CML Microcircuits, firma zajmująca się projektowaniem i wytwarzaniem układów scalonych na światowe rynki łączności bezprzewodowej, wprowadziła nowe obrazy funkcji wspierające standard dPMR (digital Private Mobile Radio) do swoich układów z rodziny CMX7131/7141.
Obraz funkcji (Function Image™) to element autorskiej technologii FirmASIC firmy CML. Jest to plik rekonfigurujący strukturę wewnętrzną układu tak, aby obsługiwał konkretne funkcje, na przykład rodzaj modulacji czy kodowania sygnału. Plik ten wczytuje się z mikrokontrolera sterującego lub zewnętrznej pamięci EEPROM podczas inicjalizacji urządzenia.
Nowe obrazy funkcji poszerzają funkcjonalność tych, już obecnie bardzo elastycznych, urządzeń, umożliwiając zbudowanie w oparciu o nie tanich, cyfrowych i analogowych radiotelefonów PMR niskiej mocy. Łącząc układ CMX7131 lub CMX7141 z odpowiednim mikrokontrolerem oraz dowolnym scalonym odbiornikiem z bezpośrednią przemianą wyposażonym w demodulator kwadraturowy, na przykład popularnym CMX994 firmy CML, można w prosty sposób zrealizować tani radiotelefon dPMR.
Dzięki temu, że układy CMX7131/7141 są w stanie autonomicznie sterować odbiornikiem CMX994, mikrokontroler zostaje odciążony z tego zadania, co skutkuje wydłużeniem czasu pracy radiotelefonu na baterii.

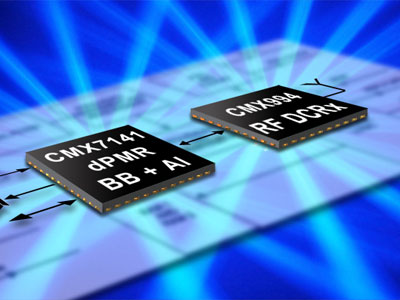

Układy CMX7131/7141 oraz CMX994 stanowią kompletne rozwiązanie urządzenia do łączności dPMR, przy minimalnej liczbie zewnętrznych komponentów. Zapewniają one bezpośrednią przemianę sygnału radiowego i przetwarzanie go w paśmie podstawowym (ang. baseband), czyli obsługę warstwy fizycznej oraz obsługę warstwy łącza danych zgodnie ze standardem dPMR Mode 1, 2 i 3 (TS 102 658). Rozwiązanie to zapewnia również pełną kompatybilność wsteczną ze starszymi, analogowymi systemami PMR.
- CMX994 – układ scalony odbiornika o bezpośredniej przemianie z demodulatorem kwadraturowym (dającym na wyjściu sygnały I/Q).
- CMX7131/7141 – półdupleksowe, scalone układy przetwarzające bazujące na technologii FirmASIC, nadające się do zastosowania w cyfrowych oraz cyfrowo/analogowych systemach łączności radiowej: dPMR, dPMR Mode 1/2/3, PMR446, DCR, NXDN oraz ARIB. Po wczytaniu odpowiedniego obrazu funkcji, układy te mogą realizować funkcje analogowego radiotelefonu.
Wersje obrazów funkcji do CMX7131/7141:
- FI-7.x – implementuje półdupleksowy modem 4FSK oraz warstwę fizyczną i łącza zgodną ze standardem TS 102 658. Pozwala na autonomiczne sterowanie odbiornikiem CMX994.
- FI-8.x – implementuje funkcje półdupleksowego radiotelefonu PMR, w tym przetwarzanie głosu, transmisję danych w modulacji FFSK, CTCSS/DCS oraz wywołania selektywne (Selcall). Pozwala na autonomiczne sterowanie odbiornikiem CMX994.
Ponieważ obrazy funkcji mogą być ładowane podczas pracy radiotelefonu, z mikrokontrolera lub zewnętrznej pamięci EEPROM, jest możliwe zrealizowanie urządzenia pracującego zarówno w łączności analogowej, jak i cyfrowej.
Źródło: wireless-mag.com
