Jednym z najłatwiejszych sposobów na uszkodzenie radiotechnicznego sprzętu pomiarowego jest nieopatrzne podanie na jego wejście sygnału o zbyt dużej mocy. Z tego powodu warto mieć pod ręką narzędzie, którym szybko sprawdzimy poziom mocy na wyjściu badanego urządzenia.

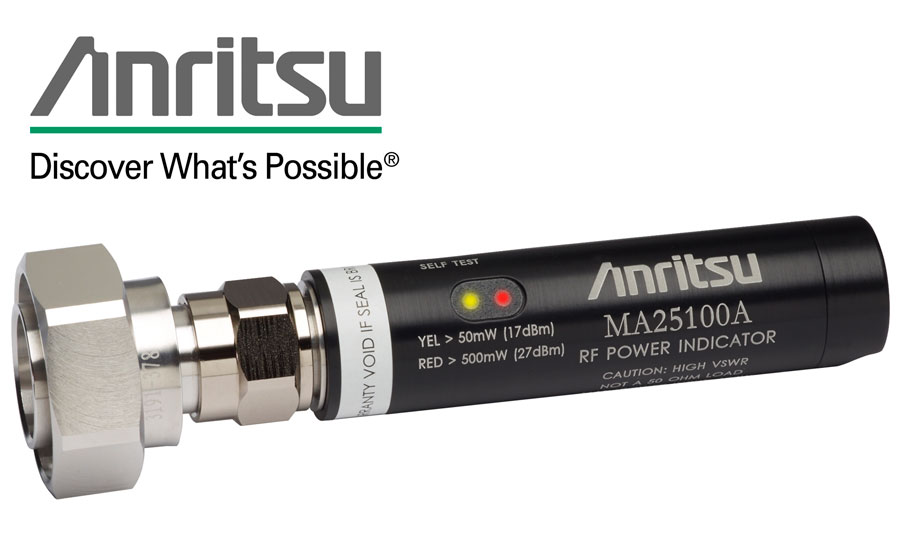

Do tego właśnie służy próbnik MA25100A firmy Anritsu. Ten niewielki (125 x 22 mm) przyrząd z 50-ohmowym złączem DIN 7/16 posiada dwie diody LED sygnalizujące poziom mocy w.cz. Gdy przekracza ona 17 dBm (50 mW), zapala się żółta dioda, a powyżej 27 dBm (500 mW) — czerwona.
Maksymalna moc, jaką można doprowadzić do wejścia próbnika nie uszkadzając go to 50 dBm (100 W). Przyrząd ma też przycisk “self-test” służący do sprawdzania, czy pracuje poprawnie — jeśli tak, świecą wówczas obydwie diody. MA25100A jest zasilany baterią litową typu ER14252 (1 AA), która powinna wystarczyć na kilka lat przeciętnego użytkowania i można ją łatwo wymienić.
Źródło: anritsu.com
